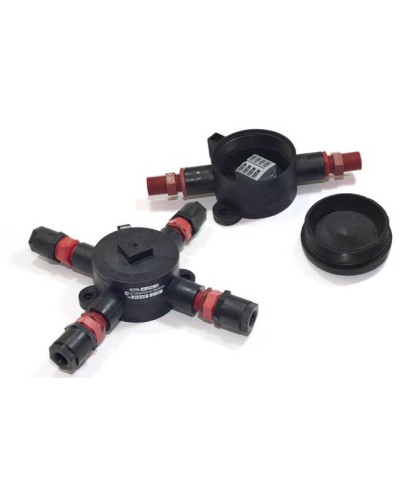

Коробка соединительная взрывозащищенная Спецприбор КСРВ-2-К в Тюмени

Описание Коробка соединительная взрывозащищенная Спецприбор КСРВ-2-К

Назначение:
Предназначены для выполнения соединений (разветвлений) сигнальных и силовых цепей во взрывоопасных зонах класса 1 и ниже (по ГОСТ Р 51330.9)  кабелями круглого сечения диаметром от 5мм до 10 мм.
   Взрывозащищенность коробок обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка d по ГОСТ Р 51330.1, маркировка взрывозащиты 1ExdIIBT6 по ГОСТ Р 51330.0.
   Коробки имеют варианты исполнения на 2, 3, 4 кабельных ввода.

Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2
   Взрывозащищенные соединительные коробки КСРВ применяются в частности для выполнения соединений с целью наращивания в пределах взрывоопасной зоны кабеля питания взрывозащищенных оповещателей СКОПА и ЗОВ.
   Исполнения коробок без клеммных зажимов и резиновых уплотнений кабельных вводов являются Ех-компонентами по ГОСТ Р 51330.0-99 и могут быть использованы в соответствии с ограничениями, накладываемыми на них требованиями указанного стандарта.

ЗАМЕЧАНИЕ: Способ прокладки и тип кабельных линий в пределах взрывоопасной зоны должны соответствовать Приложению Г7  ГОСТ Р 51330.13.

Система обозначения при заказе взрывозащищенных коробок КСРВ: «Коробка КСРВ-Х-Y/Z-К-W», где:
Х – количество кабельных вводов коробки;
Y – количество штуцеров для трубной проводки (принимает значение от 0 до 4);
Z – количество штуцеров для бронекабеля (принимает значение от 0 до 4);
К – наличие клеммной колодки (при заказе коробки без клеммной колодки буква «К» не ставится);
W – количество дополнительных уплотнительных колец типа «Б» (для кабеля диаметром 5…7 мм) (принимает значение от 1 до 4, при отсутствии необходимости в уплотнительных кольцах типа «Б» цифра не ставится).

Пример обозначения: «Коробка КСРВ-3-2/1-К-1 СПР.305177.001 ТУ» - коробка с 3-мя кабельными вводами в двух из которых штуцера для трубы, в одном – штуцер для бронекабеля, с клеммной колодкой и одним дополнительным кольцом типа «Б».

Примечание:
а) для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У», например: «Коробка КСРВ-2У-2/0-К СПР.305177.001 ТУ»;
б) по умолчанию коробки комплектуются уплотнительными кольцами типа «А» (для кабеля диаметром 7…10 мм).

ВНИМАНИЕ! Система обозначений введена для удобства заказа коробок КСРВ, так как учитывает в маркировке все необходимые параметры. При поставке коробок, входящие в состав данных коробок штуцера учитываются в бухгалтерских документах отдельными позициями.

Особенности:
взрывозащищенное исполнение
корпус из ударопрочной антистатической пластмассы
быстрозажимные клеммы WAGO
возможность использования в системах как с трубной разводкой, так и с разводкой бронекабелем
использование кабелей круглого сечения диаметром 5...10 мм
работа в жестких климатических условиях
